電能質量改善

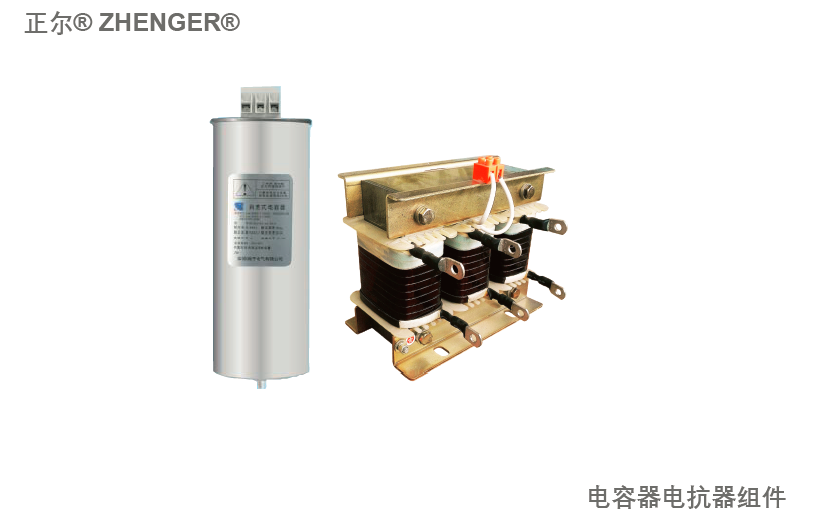

電容器電抗器組件 C&L

現代工業中大量使用的電力電子設備產生的非線性諧波電流，導致系統中的復合收到諧波的影響。功率因數校正設備或電力電容器與并聯的變壓器一起形成諧振回路，經驗表明，該諧振回路的自然諧振頻率通常在250Hz到500Hz之間，而在這個區間，對應的諧波頻率通常是5th和7th諧波。這種諧振現象可以通過在無功補償電容器前端串聯電抗器來避免。通過調整補償支路自身的諧振頻率，使其低于系統中的次諧波頻率。

抗諧波能力強
損耗低
線性度高、避免磁飽和
低噪聲
安裝方便
使用壽命長
溫度保護（常閉溫度觸點）
海拔高度 ?2000m，大于此標準可定制
冷卻方式 ?自然冷卻
空氣溫度 ?40℃
保護等級 ?I
封裝 ?IP00
濾波電抗器，執行EN61558，VDE0532，EN60289，GB/T10229標準。
諧波
V3=0.5% ?VR負載功率因數=100%
V5=6.0% ?VR負載功率因數=100%
V7=5.0% ?VR負載功率因數=100%
V11=3.5% ?VR負載功率因數=100%
V13=3.0% ?VR負載功率因數=100%
基波電流 ?I1=1.06IR
溫度保護 ?微型開關、常閉接點
頻
與電容器配套使用，以避免系統發生諧振、濾除系統諧波、降低系統諧波畸變率、降低功率損耗。
ZRVar系列電容器電抗器組件
ZRVar25-P7/480, ZRVar30-P7/480, ZRVar50-P7/480, ZRVar60-P7/480...
ZRVar25-P14/525, ZRVar30-P14/525, ZRVar50-P14/525, ZRVar60-P14/525...
ZMVarL+C電容器電抗器組件
ZMVar L07
